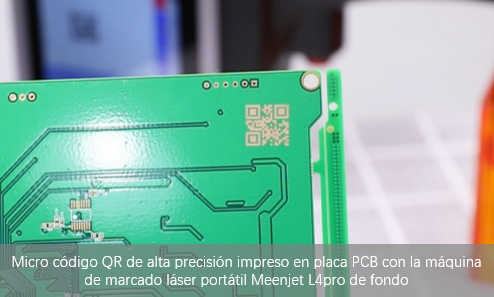

El marcado de códigos 2D pequeños en ensamblajes de circuitos impresos (PCBA) es fundamental para el seguimiento de componentes en líneas SMT y la trazabilidad del ciclo de vida. Sin embargo, ajustar un micro código QR en un espacio de solo genera serios inconvenientes en la planta de producción.
Los operadores suelen enfrentar tres problemas principales: el código se desvanece tras el horneado de soldadura por reflujo, se elimina con la limpieza de fundente o no puede ser leído debido al brillo de la placa PCB.
A continuación, presentamos una guía práctica de solución de problemas para imprimir micro códigos QR legibles y escaneables en todo momento.
1. Problemas Resueltos: Los 3 Principales Desafíos en PCB
Problema 1: El código se desvanece tras la soldadura por reflujo (Distorsión Térmica)
Los hornos de reflujo SMT alcanzan temperaturas pico superiores a . Las tintas estándar se debilitan, manchan o carbonizan bajo este calor extremo, destruyendo el contraste.
Solución: Utilice tintas a base de solvente resistentes al calor diseñadas para impresoras industriales de codificación, o cambie a una máquina de marcado láser UV que altera directamente la capa de la máscara de soldadura sin quemar la placa.
Problema 2: Reflejos en la Máscara de Soldadura Brillante (Rechazo de Lectura)
Las superficies brillantes de las PCB actúan como espejos bajo las luces de los escáneres de Inspección Óptica Automatizada (AOI), cegando la lente.
Solución: Aplique un fondo mate o ajuste la frecuencia del láser para crear una base texturizada no reflectante. (Esta técnica de control de brillo también es esencial al imprimir códigos en envases de vidrio o empaques transparentes de alto brillo).
Problema 3: La Limpieza Química Elimina el Código
Los solventes agresivos para remover fundente y los lavados con alcohol isopropílico (IPA) pueden borrar tintas con baja adherencia.
Solución: Asegure un tiempo de curado adecuado de la tinta o utilice grabado láser directo (DPM) para un marcado 100% permanente resistente a lavados químicos.
2. Selección del Equipo Correcto para su Línea SMT
Tipo de Equipo | Tamaño de Marcado | Ideal Para | Ventaja en Fábrica |
Ultra pequeño | Placas HDI de alta densidad, PCB flexibles | Marcado en "frío" sin daño térmico; genera líneas ultra finas y nítidas. | |
Pequeño | PCB industriales pesadas y con núcleo metálico | Graba directamente en el metal o la máscara para máxima durabilidad física. | |
Estándar | Paneles PCB fuera de línea y placas vírgenes | Configuración rápida, económica y fácil de integrar en líneas flexibles. |
Consejo Pro para la Línea de Producción: Aunque una impresora de inyección portátil o un marcador láser portátil son excelentes para pruebas de I+D fuera de línea, la instalación de una máquina en línea sobre cinta transportadora evita las vibraciones manuales y mantiene las proporciones del código perfectamente cuadradas.
3. Lista de Verificación Rápida para Códigos 100% Escaneables
Conserve una Zona Silenciosa (Quiet Zone): No imprima el código justo al lado de líneas de cobre, orificios de paso o bordes de la placa. Deje un margen en blanco alrededor del código para que la cámara del escáner lo localice fácilmente.
Mantenga Limpias las Ópticas y Boquillas: Una lente sucia en un láser de fibra de escritorio provoca líneas focales débiles. El polvo o los residuos secos en una impresora de inyección industrial provocan líneas faltantes en la matriz del código QR. ¡Limpie sus equipos diariamente!
Conclusión
Lograr una alta tasa de lectura en micro códigos QR para PCB no es difícil una vez que se selecciona el equipo adecuado según la superficie de la placa y los requerimientos térmicos. La implementación de máquinas de codificación y marcado dedicadas garantiza la trazabilidad total de las PCBA desde el ensamblaje SMT hasta su uso final.
